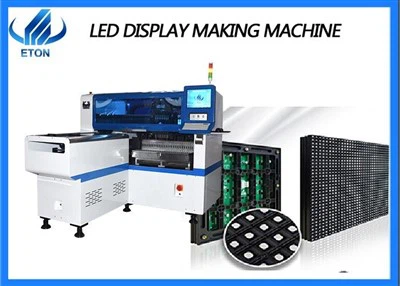

F7S pentru producția de lămpi 180000CPH Smt Machine

Mașină de montare SMT: F7S pentru producția de lămpi 180000CPH mașină de preluare și plasare



Schema recomandată pentru producția de lămpi (F7S)

Potrivit pentru producția de {{0}},6, 0,9, 1,2 metri de lămpi, cu o capacitate de 15k-18k

Mașină de imprimat: utilizați plasă de oțel pentru a scurge pasta de lipit pe placa de lipit a plăcii PCB

Stație de andocare: placă PCB de transmisie, cu funcție tampon

Montator: montați cu precizie componentele în poziția desemnată a PCB-ului

Lipirea prin reflow: treceți placa PCB prin cuptorul de lipit prin reflow, astfel încât componentele și plăcile PCB să poată fi lipite mai bine.



Parametru tehnic

Model	HT-F7S
Dimensiune
Lungime	2700 mm
Lăţime	2300 mm
Înălţime	1550 mm
Greutate totală	1700 kg
PCB
PCB Lungime Latime	Max:1200*330mm Min:100*100mm
Grosimea PCB	0.5-5mm
Prindere PCB	Presiune reglabila pneumatica
Modul de montare	Culegere în grup și plasare separată
Sistem de vedere
Nr. de cameră	5 seturi (camera digitala)
	Alinierea vederii, corectarea MARK
Repetați precizia de montare	±0,02 mm (precizie repetată)
Înălțimea de montare	Mai mic sau egal cu 5 mm
Viteza de montare	150000~180000 CPH
Componente	LED 3014/ 3020/ 3528/ 5050 și condensatoare, rezistențe, redresoare în punte etc.
Sistem de alimentare
Nr. stație de alimentare	68 buc
Nr. de cap	34 buc
Mod de hrănire	Alimentator electric cu motor dublu



Linie de producție SMT

Mașină de imprimantă cu pastă de lipit: pasta de lipit este tipărită cu șablon pe placa PCB prin șablonul imprimantei.

Un singur transportor: inspectați calitatea asamblarii și sudării pentru a amortiza linia de producție.

Alegeți și plasați mașina: Montați componenta electronică în poziția specificată pe PCB.

Cuptor de reflux: Topiți pasta de lipit și fixați-o pe elementul de montare.



Expozițiile noastre

Eton a participat la multe expoziții din țări străine, cum ar fi India Mumbai Exhibition, India Delhi Exhibition, Egipt Exhibition, Turcia Exhibition, Pakistan Exhibition etc. și a făcut comerț cu mai mult de 20 de țări. În plus, am luat parte la expoziția noastră internă mare, cum ar fi Expoziția Guangzhou Guangya, Expoziția Shanghai München, Expoziția de lumină LED Chongqing etc.



FAQ

Î: Aveți un certificat de certificare a produsului?

R: Produsele noastre au certificare CCC, CE, SRIA.

Î: Care sunt termenii dvs. de plată?

R: 100% plată înainte de livrare sau 50% depozit în avans și restul înainte de expediere.

Î: Care sunt avantajele dumneavoastră față de alte companii?

R: Fiind o marcă lider globală de montare fotoelectrică de mare viteză și o întreprindere pionieră a SMT Mounter în China, produsele ETON sunt exportate în peste 20 de țări și regiuni precum Coreea de Sud, India, Vietnam, Tunisia, Egipt, Turcia, Rusia. , Brazilia și Iranul. A dezvoltat în mod independent primele brevete de invenție tehnologică și tehnologii proprietare din lume, inclusiv 9 brevete de invenție, 12 drepturi de autor pentru software și 112 brevete practice. A câștigat succesiv titlurile de „Întreprindere de înaltă tehnologie Shenzhen”, „Întreprindere de înaltă tehnologie Guangdong”, „Întreprindere națională de înaltă tehnologie” și „Renumită Shenzhen”



Detectare SMT

În producția de mașini cu lumini LED, pe lângă inspecția vizuală manuală, defectele din procesul de producție pot fi detectate și de mașini, cum ar fi inspecția optică AOI.

Aparatul scanează automat PCB-ul printr-o cameră, captează imagini și compară îmbinările de lipit testate cu parametrii calificați din baza de date. Și după procesarea imaginii, inspectați defectele de pe PCB și afișați/marcați defectele prin afișaj sau marcați-le automat pentru reparare. Adoptă tehnologia de procesare a vederii de mare viteză și precizie pentru a detecta automat diverse erori de instalare și defecte de lipire pe placa PCB. Plăcile PCB variază de la plăci de înaltă densitate cu pas fin la plăci mari de densitate scăzută, oferind soluții de inspecție în linie pentru a îmbunătăți eficiența producției și calitatea lipirii.



Inspecția optică automată (AOI) va reduce defectele și va găsi și elimina erorile la începutul procesului de asamblare pentru un control bun al procesului. Detectarea timpurie a defectelor va evita trimiterea PCB-urilor defecte la etapele ulterioare de asamblare și va reduce costurile de reparație și va evita casarea plăcilor nereparabile.
